キーラム ストレストスキンパネル

LVLストレストスキンパネル

KEYLAM®
SSパネル

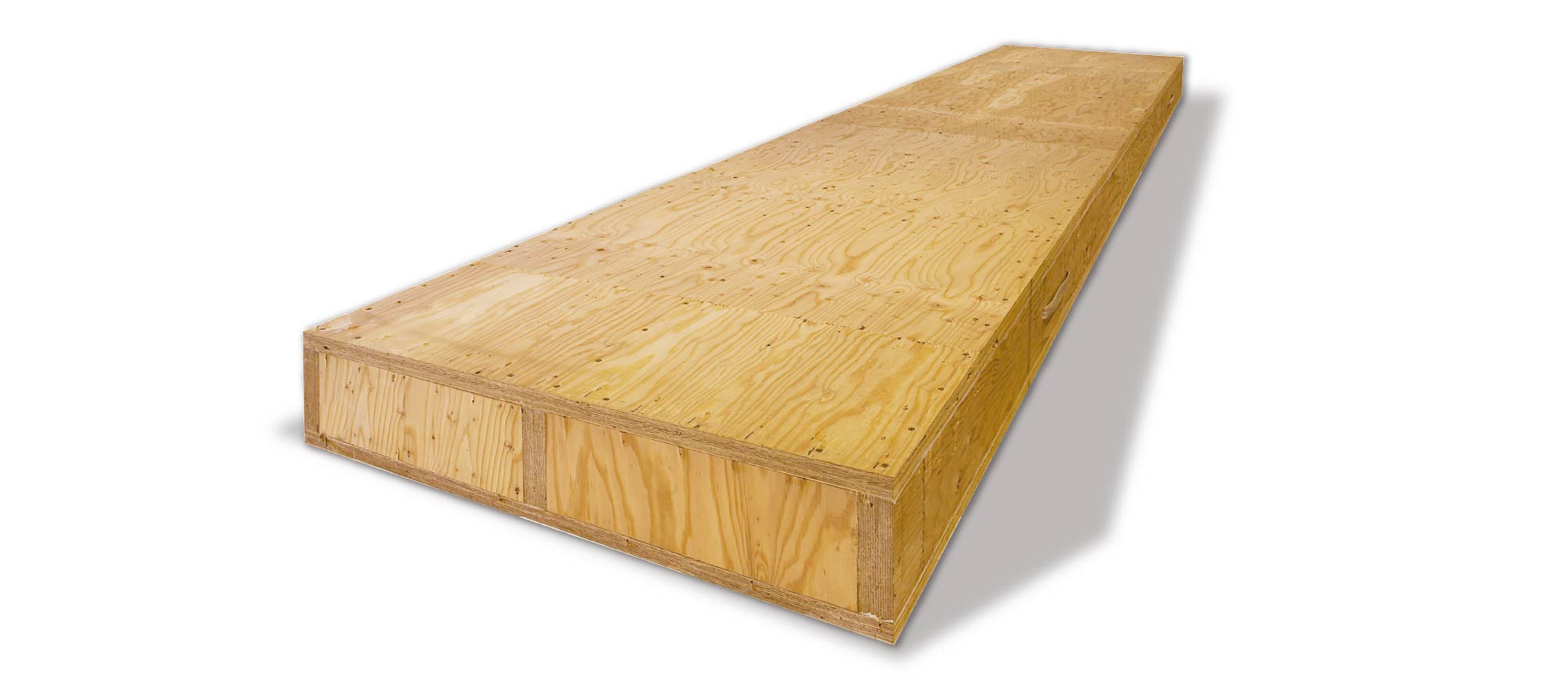

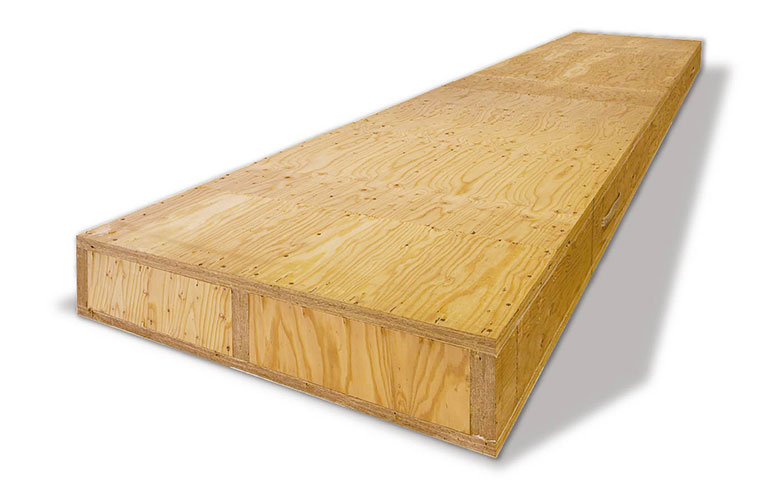

キーラム ストレストスキンパネル

梁部材で枠組みした
ウェブの上下面に、
面材を留めつけて一体化することで
面外曲げモーメントに対する
効率化を図った組立梁。

小梁の少ないフラットスラブ空間を作るのに
適した木造ボイドスラブ構造であるため、
主に非住宅建築などの
比較的スパンの大きな床スラブを、
天井高を確保しながら
構成する場合などに有効です。

特長

  • ロングスパンが可能
  • 6m~12mの床・屋根を飛ばすことができ、住宅から中層大規模木構造の大空間を構成します。
  • ハイブリッド部材
  • 床材・屋根材として木造、鉄骨造・RC造の軽い床や屋根を実現します。
  • 軽量および断熱
  • 中空であるために大断面部材に比べて軽量で、中空部に断熱材の入れ込みが可能です。
  • 設計方法
  • ウェブ材(LVL)のみで曲げ・せん断の安全を確認し、フランジ材(LVL)は環境振動対策として床剛性向上に貢献します。
  • 工期短縮
  • 工場生産して現場に搬入するため、工期短縮とコストダウンを実現します。
  • 30分耐火屋根認定
    (断熱材あり、なし)
  • 30分耐火屋根の認定を取得済みです。詳しくはお問い合わせください。[ FR030RF-1865(1)、(2) ]

用途

  • 木造・S造・RC造の
    大規模建築物における
    長スパンの
    構造用床・屋根用パネル

樹種

  • ウェブ:カラマツ
    フランジ:カラマツ
    (幅1200mmを
    超える場合はスプルース)

規格

幅(mm)梁せい(mm)長さ(mm)
1200最大650最大12000
1820
