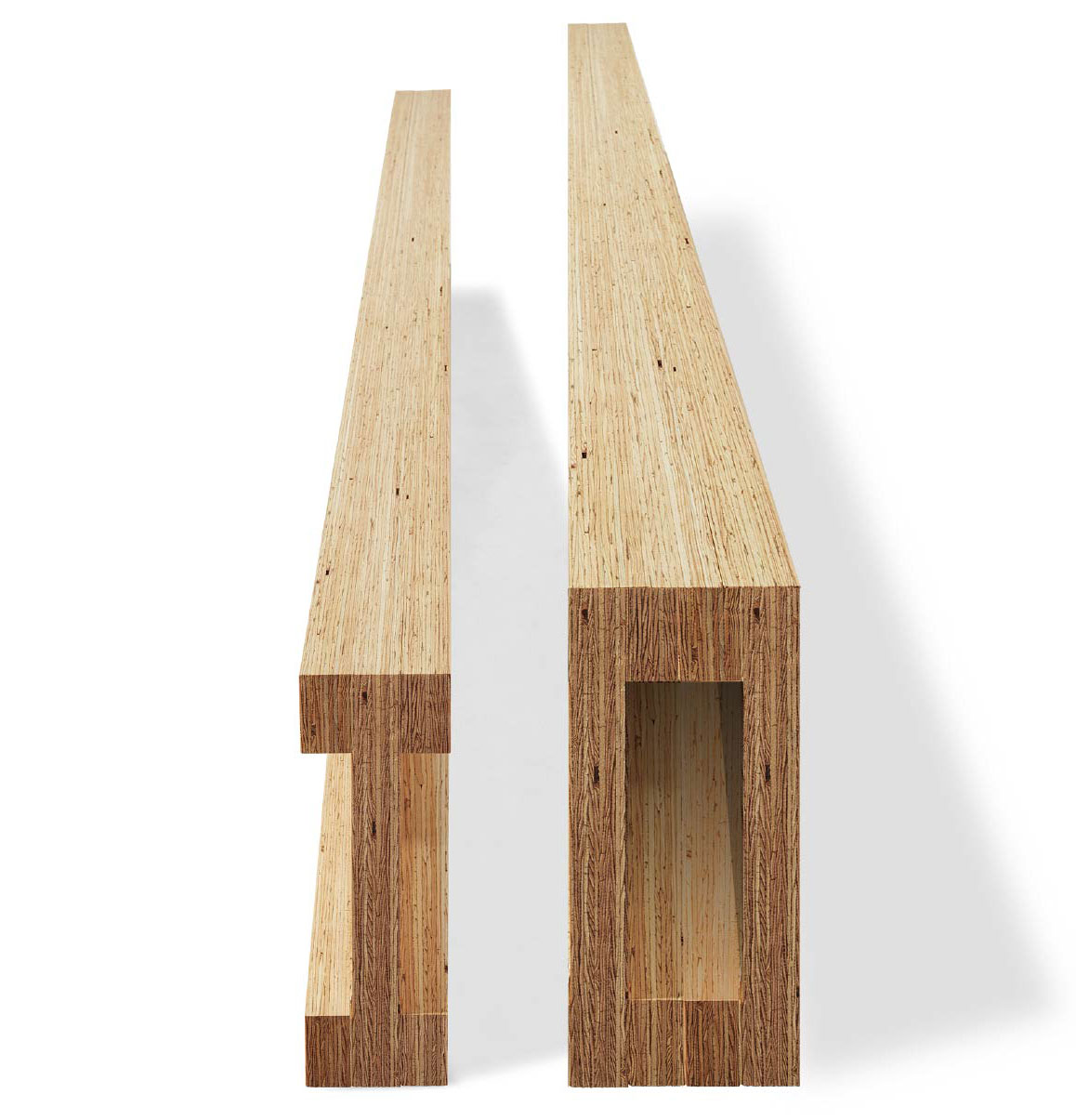

Ⅰ形/BOX形 LVL梁
KEYLAM
MEGA BEAM®
キーラム メガビーム

高い曲げ剛性を持ち、
配管やダクトの孔あけができる
I形・BOX形のLVL梁材です。
ウェブ材(LVL)のみで
曲げ・せん断の安全を確認し、
フランジ材(LVL)は環境振動対策として
床剛性向上に貢献します。
特長
- ロングスパンが可能
- 6m〜12mの床・屋根を飛ばすことができ、住宅から中層大規模木構造の大空間を構成します。
- 設計方法
- ウェブ材(LVL)のみで曲げ・せん断の安全を確認し、フランジ材(LVL)は環境振動対策として床剛性向上に貢献します。
- 軽量かつ安価
- 同じたわみ性能の集成材に比べ30%軽量で、コストパフォーマンスに優れます。
- 孔あけ加工
- 一般的な住宅の換気システムの配管が可能なφ220mmまで孔あけが可能です。
- ハイブリッドに適する部材
- 床根太・垂木として木造、鉄骨造・RC造の軽い床や屋根を実現します。
用途
- 床根太材・垂木材
樹種
- カラマツ
規格
I形
幅(mm) | 梁せい(mm) | 長さ(mm) |
---|---|---|
114 | 356 | 最大12000 |
450 | ||
600 |
BOX形
幅(mm) | 梁せい(mm) | 長さ(mm) |
---|---|---|
181 | 600 | 最大12000 |
750 | ||
900 |
